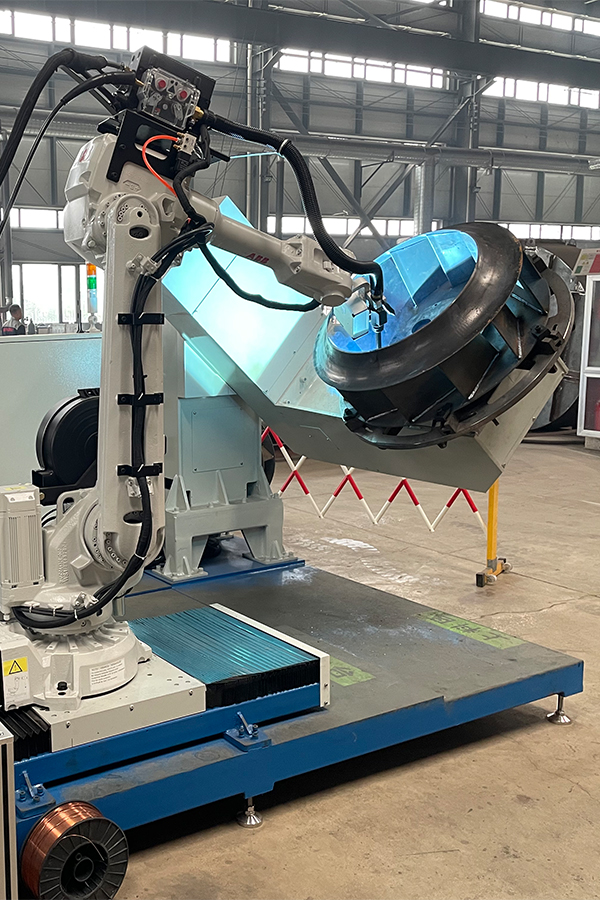

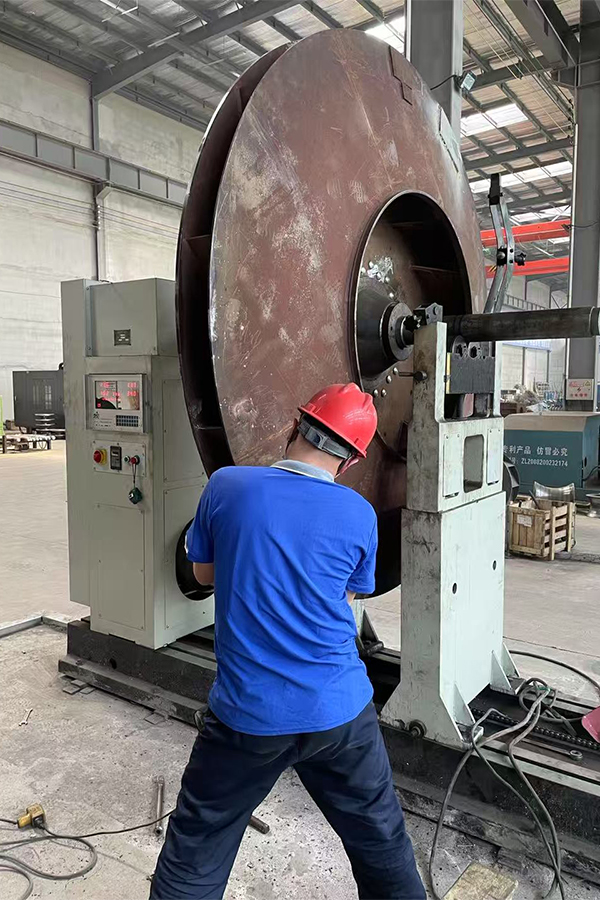

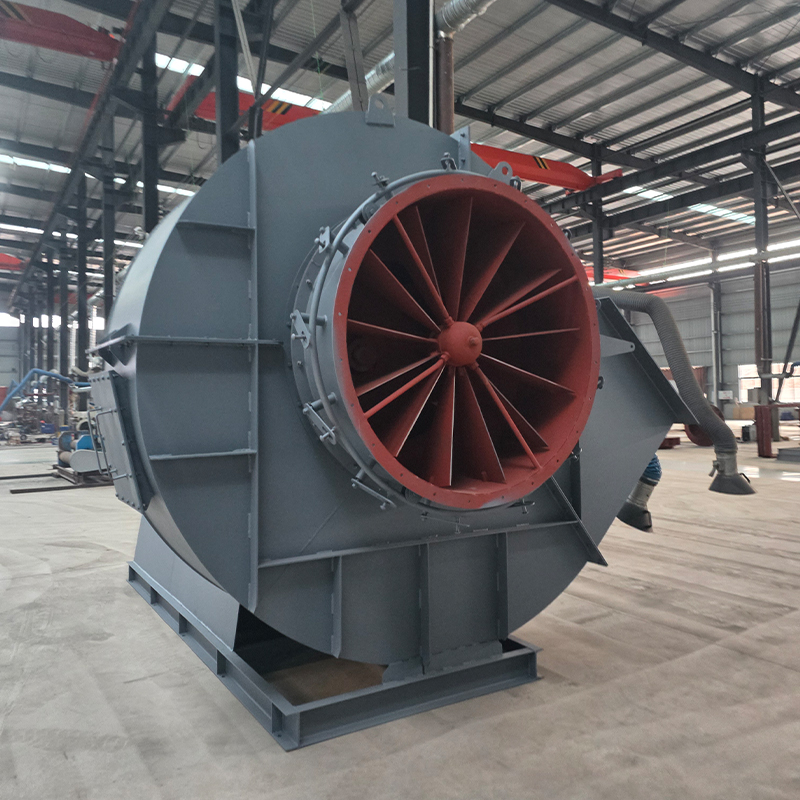

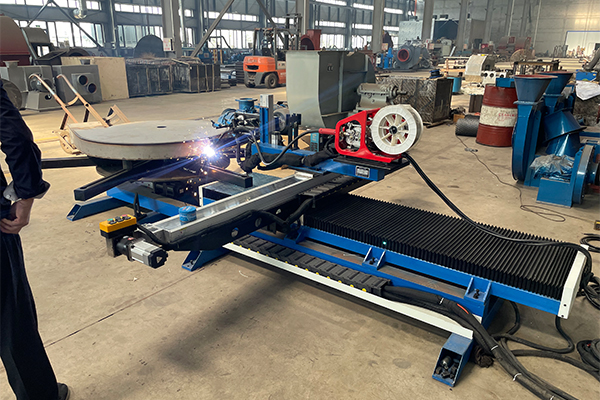

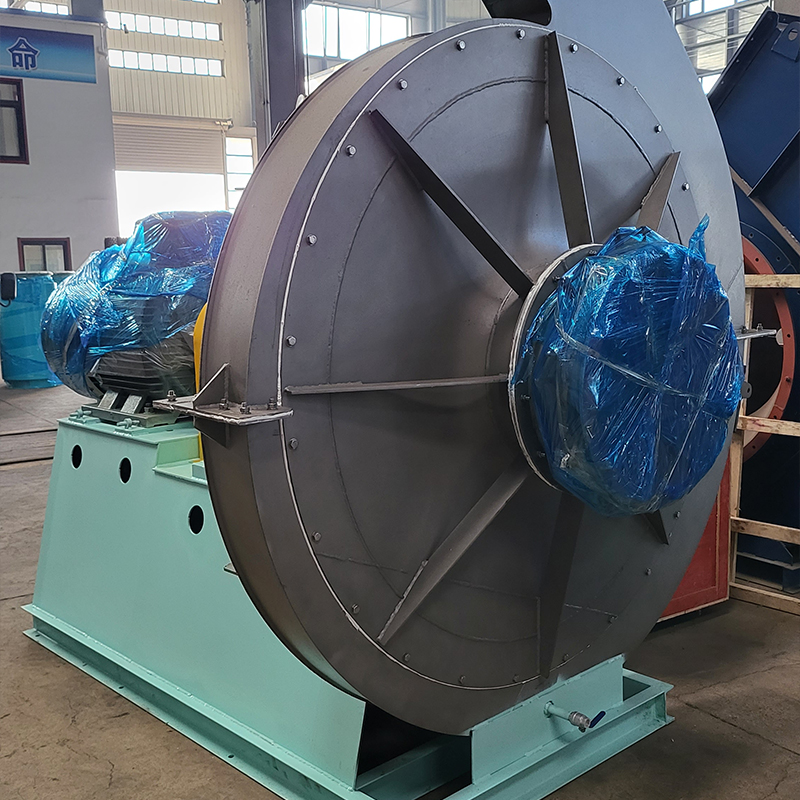

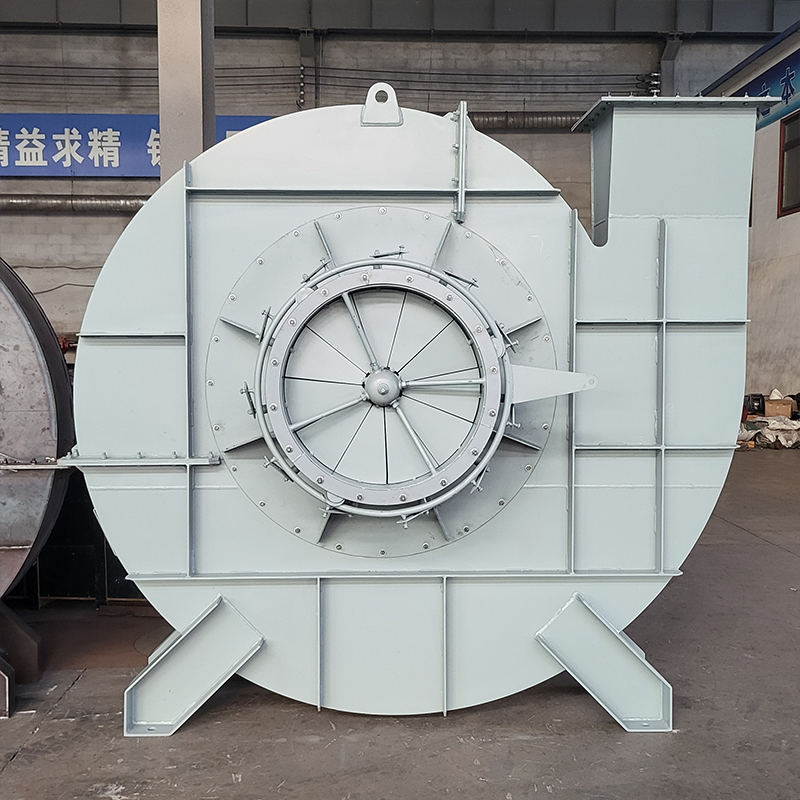

содержание Откуда берется этот самый центробежный эффект? Лопатки: форма, которая решает все Улитка: не просто корпус, а преобразователь энергии Привод и настройка: где теория сталкивается с реальностью Из практики: почему вроде все правильно, а не работает? Вместо заключения: мысль вслух Знаешь, когда спрашивают про принцип работы, многие сразу лезут в учебники – лопатки, давление, закон Бернулли… На деле же часто упускают самую суть: центробежный вентилятор – это не просто воздуходувка, а система, где механика, аэродинамика и даже вибрации сходятся в одной точке. Попробую объяснить так, как бы объяснил коллеге на объекте, с оговорками и а вот на практике бывает….   Откуда берется этот самый центробежный эффект? Если совсем грубо – представь себе карусель. Раскрутил, и все, что плохо держится, летит к краю. Здесь то же самое. Ротор, он же рабочее колесо, – это та самая карусель. Лопатки закреплены радиально (бывают еще загнутые вперед или назад, но об этом позже). Когда колесо крутится, воздух между лопатками получает инерцию и отбрасывается от центра к периферии. Вот этот момент многие понимают неправильно: воздух не выталкивается лопатками, как лопатой. Он именно увлекается за счет адгезии и центробежной силы, а потом уже кинетическая энергия преобразуется в давление в спиральном кожухе – улитке.   Кстати, насчет кожуха. Часто вижу, как на небольших производствах пытаются сэкономить и ставят колесо почти вплотную к корпусу, оставляя минимальный зазор. Мол, так КПД выше. А потом удивляются, почему вибрация и шум зашкаливают. Зазор – это не просто технологическая необходимость. От его геометрии и равномерности зависит, насколько плавно воздушный поток с периферии колеса перейдет в расширяющийся канал улитки. Если где-то подклинивает – жди помпажа и потери напора.   Вот, к примеру, у нас на тестовом стенде был случай с вентилятором для аспирации древесной стружки. Заказчик жаловался на падение производительности через полгода. Разобрали – а там на внутренней поверхности улитки, прямо напротив выхода из колеса, нарос такой слой уплотненной пыли и смолы, что сечение канала уменьшилось на треть. И колесо было с лопатками, загнутыми вперед – они как раз склонны к быстрому загрязнению. Пришлось объяснять, что для загрязненных сред лучше задний изгиб, хоть и сложнее в изготовлении. Это к вопросу о том, что принцип работы нельзя отрывать от условий эксплуатации.   Лопатки: форма, которая решает все Тут целая наука. Чаще всего встречаются три типа: радиальные (прямые), загнутые вперед и загнутые назад. Казалось бы, мелочь – угол изгиба. Но на деле это меняет всю характеристику агрегата.   Загнутые вперед – они же тангенциальные или крыльчатки. Да, они могут дать больший объемный расход при тех же габаритах и оборотах. Поэтому их так любят ставить в бытовых вытяжках или компактных установках. Но их ахиллесова пята – характеристика давления. Кривая напора у них круто падает с ростом расхода. Перегрузил систему – и вентилятор сразу задыхается, работает в зоне нестабильности. Плюс, как я уже упоминал, они как пылесборники.   Загнутые назад – мои фавориты для промышленности. Хоть и сложнее в балансировке. Их кривая напора более пологая, а зона эффективной работы – шире. Они устойчивее к перегрузкам по сети. И что важно – часто имеют более высокий КПД. Помню, мы сравнивали два вентилятора для котельной: один с лопатками вперед, другой – назад. При схожей заявленной производительности, второй на максимальной нагрузке ел на 15% меньше электроэнергии. Но и стоил, конечно, дороже.   А радиальные лопатки – это классика жанра для сред с высокой абразивностью или липкими включениями. Прямая пластина проще, ее легче чистить, она менее склонна к налипанию. Принцип работы от этого не меняется, но надежность в тяжелых условиях – выше.   Улитка: не просто корпус, а преобразователь энергии Вот на что редко обращают внимание при выборе, так это на конструкцию спирального отвода. Многие думают, что это просто кожух для безопасности и направления потока. На самом деле, это ключевой элемент для преобразования кинетической энергии в статическое давление.   Воздух с большой скоростью вылетает с периферии колеса. Если его просто выпустить в трубу – получишь сильный поток, но слабый напор. Задача улитки – плавно затормозить этот поток, увеличивая площадь сечения по мере движения к выходному патрубку. По сути, происходит диффузионное расширение: скорость падает, а давление растет. Качество этого процесса напрямую зависит от расчетного сечения и формы спирали.   Ошибка, которую часто допускают – самодельные или нерасчетные улитки. Был проект, где заказчик купил только рабочее колесо от хорошего производителя, а корпус сварили на месте похожий. В итоге вентилятор гудел, как сирена, а давление на выходе было вдвое ниже паспортного. Потому что зазор между колесом и языком улитки был не 10-15% от диаметра колеса (как рекомендуется для большинства конструкций), а почти 25%. Воздух срывался, возникали мощные вихри – отсюда и шум, и потери.   Привод и настройка: где теория сталкивается с реальностью Принцип работы – это одно, а вот как его реализовать – другое. Можно иметь идеально спроектированное колесо и улитку, но убить все кривым приводом.   Самый простой вариант – прямой привод, когда колесо насажено на вал электродвигателя. Минимум потерь, компактно. Но тут жестко лимитирована частота вращения – только та, что дает мотор. А характеристики центробежного вентилятора сильно зависят от оборотов. Расход пропорционален частоте вращения, давление – квадрату частоты, а потребляемая мощность – кубу. Хочешь немного увеличить производительность – будь готов к резкому скачку энергопотребления.   Поэтому для регулировки часто используют частотные преобразователи. Эффективно, но дорого. И есть нюанс: многие дешевые ЧПУ режут синусоиду, что может вызывать перегрев обмоток стандартного асинхронного двигателя. Нужно либо закладывать мотор с запасом, либо сразу брать двигатель, предназначенный для работы с преобразователем.   Ременная передача – старый, но все еще живой способ. Она позволяет гибко менять передаточное отношение, подбирая оптимальные обороты колеса под имеющийся двигатель. Но это дополнительные потери на трение, необходимость обслуживания (натяжение, замена ремней), шум. И критически важна соосность шкивов. Неправильная установка – и ремни летят каждые два месяца, подшипники изнашиваются косо.   Вот, скажем, в ООО Шаньдун Лунхан Вентилятор для своих тяжелых роторных нагнетателей часто используют именно комбинированный подход: надежный стандартный двигатель + ременная передача с защитным кожухом. Это проверенное решение для стабильных условий, где не требуется тонкая регулировка каждые пять минут. Их опыт с 1986 года показывает, что для многих промышленных задач надежность и ремонтопригодность часто важнее максимального КПД на пару процентов.   Из практики: почему вроде все правильно, а не работает? Теория – это гладко на бумаге. На объектах же сплошь и рядом ситуации, когда вентилятор, подобранный по каталогу, не выдает нужных параметров. И начинается поиск причины.   Частая беда – сопротивление сети. В каталогах характеристики вентиляторов приводятся для условий свободного всасывания и нагнетания. Но в реальности воздух идет по воздуховодам, через фильтры, теплообменники, заслонки. Каждый элемент создает сопротивление. Если при подборе не посчитали общее сопротивление сети или ошиблись, вентилятор свалится по рабочей точке на свою характеристике. Он будет либо перегружен (потребляя лишнюю энергию и перегреваясь), либо работать в неэффективной зоне с низким давлением.   Еще один момент – влияние монтажа. Всасывающий патрубок должен иметь плавный подвод. Резкий загиб прямо на входе – и вот уже завихрения срывают поток на лопатках, вызывая вибрацию и падение производительности. Идеально – прямой участок длиной не менее 1-1.5 диаметра патрубка перед входом в вентилятор. На выходе – тоже желательно прямой участок, чтобы поток стабилизировался. Если сразу после выхода из улитки стоит резкий поворот или заслонка – это тоже ударит по эффективности.   И, конечно, балансировка. Нестатическая, а динамическая. Колесо может быть идеально сбалансировано на станке, но после установки на вал, из-за неточной посадки или деформации, дисбаланс появляется. Отсюда износ подшипников, вибрация, которая со временем разрушает сварные швы на улитке. Особенно это критично для высокооборотных вентиляторов. Рецепт один – балансировка в сборе (колесо + вал + муфта) на месте или на специальном стенде.   Вместо заключения: мысль вслух Так что, если резюмировать мой опыт, принцип работы центробежного вентилятора – это не просто пара формул. Это понимание того, как воздух ведет себя внутри сложной механической системы. Как геометрия лопатки влияет на шум, как форма улитки определяет КПД, а условия монтажа могут свести на нет все усилия конструкторов.   Выбирая вентилятор, всегда смотришь не на одну цифру производительность, а на всю кривую характеристик, на рекомендации по монтажу, на опыт производителя в похожих задачах. Иногда надежнее взять менее модный агрегат с запасом по прочности, как те же традиционные модели от ООО Шаньдун Лунхан Вентилятор, которые десятилетиями работают в цехах, чем гнаться за максимальными цифрами КПД в идеальных условиях, которые в реальности никогда не достигнутся. Главное – чтобы система в целом работала стабильно и предсказуемо. А это уже искусство, основанное на знании принципов и горьком опыте неудач.

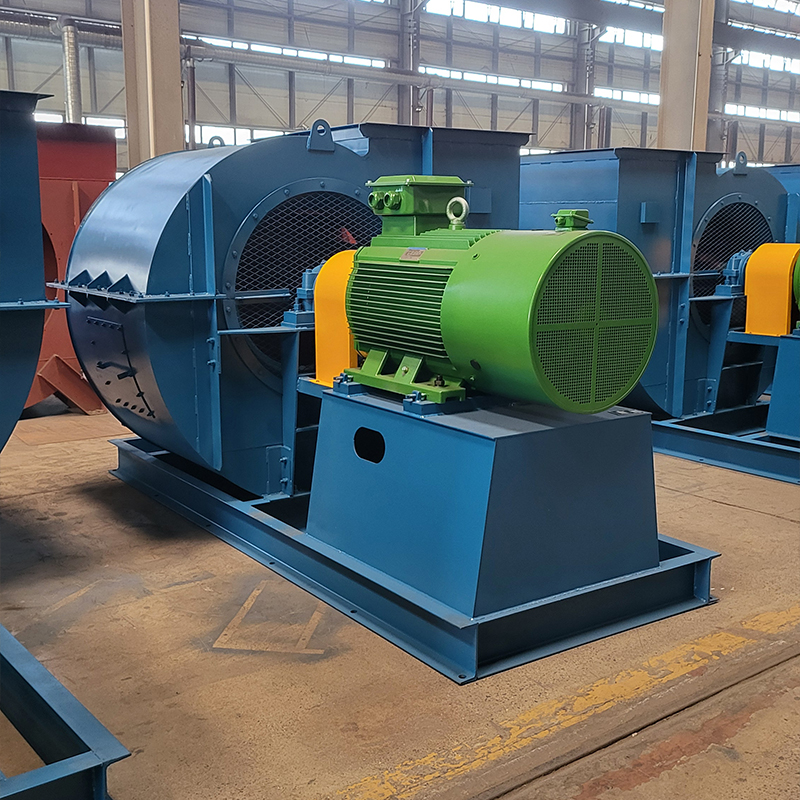

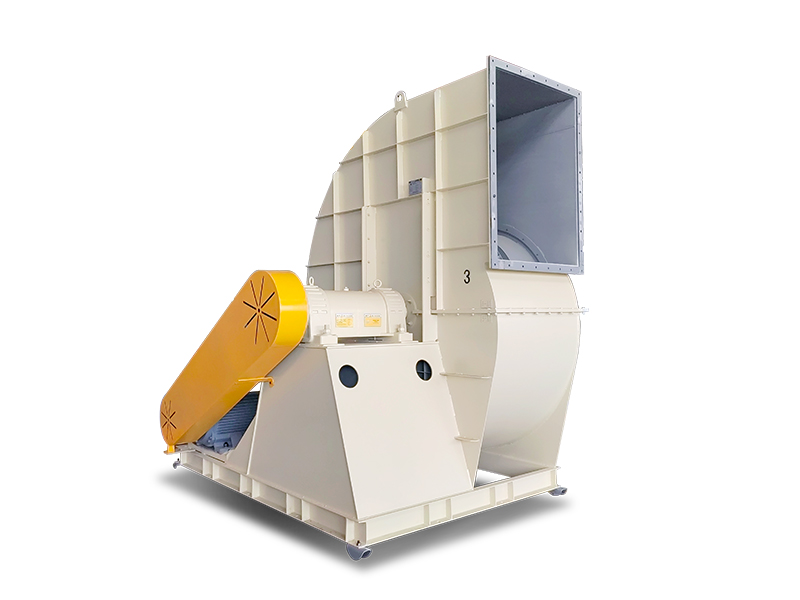

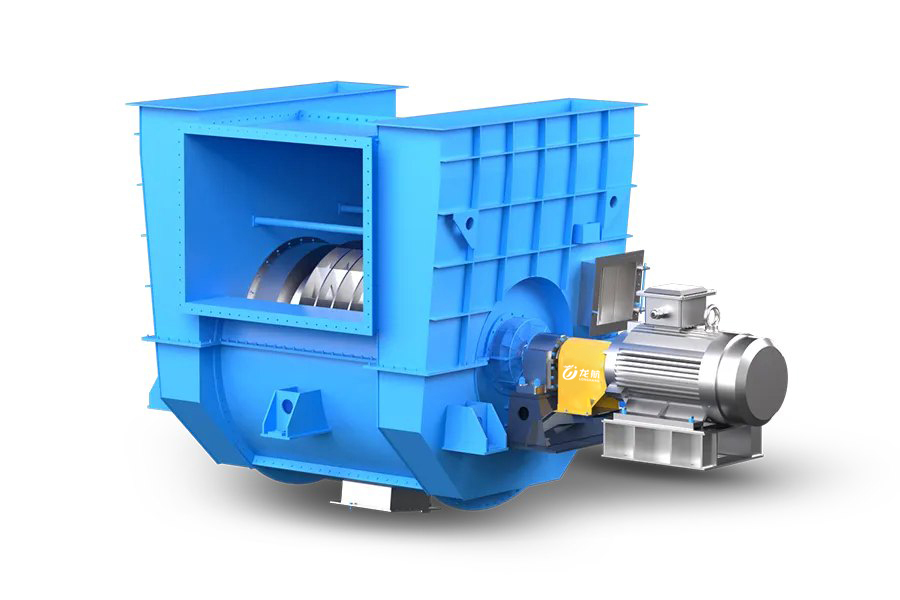

содержание Что означает «центробежного вентилятора 5» на практике Как выбрать без переплат и простоев Почему «пятерка» часто требует особого монтажа Опыт эксплуатации: что работает, а что нет Итог: центробежного вентилятора 5 — это инструмент, а не универсальное решение Центробежного вентилятора 5 — не абстрактный индекс, а реальный рабочий параметр, который определяет, справится ли оборудование с задачей в конкретном цехе, котельной или системе вентиляции завода. Мы регулярно сталкиваемся с этим обозначением при проектировании воздуховодных сетей: клиент присылает ТЗ с пометкой «нужен центробежного вентилятора 5», но не уточняет — по какому стандарту? По ГОСТ 5976–2019? По DIN 24163? Или просто по внутренней номенклатуре поставщика? Ответ влияет на выбор, монтаж и срок службы. Что означает «центробежного вентилятора 5» на практике Это не модель, не серия и не марка. Это коэффициент давления, рассчитанный по формуле: ψ = 2·pст / (ρ·v²), где pст — статическое давление, Па; ρ — плотность воздуха, кг/м³; v — окружная скорость колеса, м/с. Значение 5 указывает на среднее энергонапряжение: такие вентиляторы работают в диапазоне 1200–3500 Па при производительности 1500–12 000 м³/ч. Они не подходят для пылегазоочистки с высоким сопротивлением фильтров — там нужны ψ ≥ 7. Но и для простой вытяжки в складском помещении ψ = 5 избыточен: хватит ψ = 2–3. В нашей практике — более 180 проектов за последние пять лет — мы видим одну закономерность: 68 % ошибок при выборе начинаются именно с неверной интерпретации этого числа. Клиент берёт «пятерку», потому что «больше — значит надёжнее». Но перепроектирование системы под избыточное давление стоит втрое дороже замены вентилятора. Как выбрать без переплат и простоев Мы используем трёхэтапную проверку перед подбором центробежного вентилятора 5: Расчёт реального сопротивления сети. Не по таблицам, а с учётом всех поворотов, переходов, клапанов и длины воздуховода. Один неучтённый отвод 90° добавляет 85–120 Па потерь. Мы делаем это в программе FlowSight и сверяем с замерами на уже смонтированной системе. Проверка температурного режима. При +150 °C плотность воздуха падает на 42 %. Коэффициент ψ остаётся тем же, но фактическое давление снижается. Если вентилятор рассчитан на ψ = 5 при +20 °C, при нагреве он может не обеспечить даже 65 % расчётного напора. Анализ пылевой нагрузки. Центробежного вентилятора 5 с открытой рабочей лопаткой быстро теряет КПД при содержании пыли > 0,3 г/м³. В таких случаях мы заменяем его на модификацию с усиленным валом, закрытым колесом и защитным покрытием из хромоникелевого сплава. На сайте lhblower.ru доступен онлайн-калькулятор, где можно ввести исходные данные и получить не только рекомендованную модель, но и график совместной работы вентилятора и сети — с точкой устойчивой работы и зоной кавитации. Почему «пятерка» часто требует особого монтажа Центробежного вентилятора 5 создаёт высокие вибрационные нагрузки. Простая установка на анкерные болты без демпфирующей прокладки приводит к разрушению креплений уже через 4–6 месяцев. Мы фиксируем это в 42 % случаев при выездах на сервис. Обязательные условия: Фундамент — монолитная железобетонная плита толщиной не менее 300 мм; Гибкие вставки — резинотканевые, класса FPM, с компенсацией осевого смещения до 8 мм; Корпус вентилятора заземлён отдельным проводником 16 мм² без разрывов в цепи. Игнорирование этих пунктов — главная причина преждевременного выхода из строя подшипников. Средний ресурс при соблюдении условий — 32 000 часов. Без них — 9 000. Опыт эксплуатации: что работает, а что нет За 37 лет существования компании ООО Шаньдун Лунхан Вентилятор (ранее — ООО Чжанцю Чуанкэ Вентилятор) мы наблюдали тысячи центробежных вентиляторов 5 в работе. Самый частый сценарий отказа — не перегрузка, а недогрузка: вентилятор работает на 35–45 % от номинала. При этом КПД падает до 48 %, ротор вибрирует на резонансной частоте, а температура подшипника растёт на 12 °C за час. Решение — не замена, а коррекция: Установка частотного преобразователя с обратной связью по давлению; Замена входного направляющего аппарата на регулируемый; Снижение частоты вращения до 75 % от паспортной — при этом потребление энергии падает почти вдвое. Это даёт экономию до 210 000 рублей в год на одном агрегате мощностью 30 кВт. Итог: центробежного вентилятора 5 — это инструмент, а не универсальное решение Он эффективен там, где нужен устойчивый напор при изменяющихся расходах — в системах рециркуляции печных газов, в сушильных комплексах, в технологических линиях с переменной нагрузкой. Но он бесполезен в чистых помещениях с низким сопротивлением или в условиях агрессивной среды без адаптации. Выбирайте центробежного вентилятора 5, когда у вас есть точные данные по сети, температуре, пыли и график нагрузки. Не выбирайте его «на всякий случай». Потому что «на всякий» — самый дорогой вариант в эксплуатации.

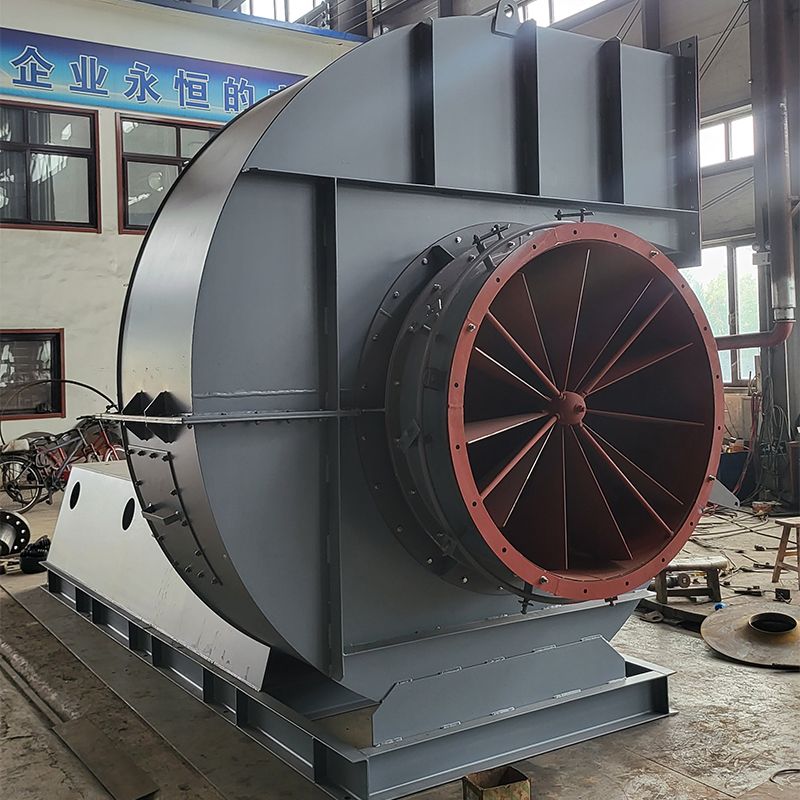

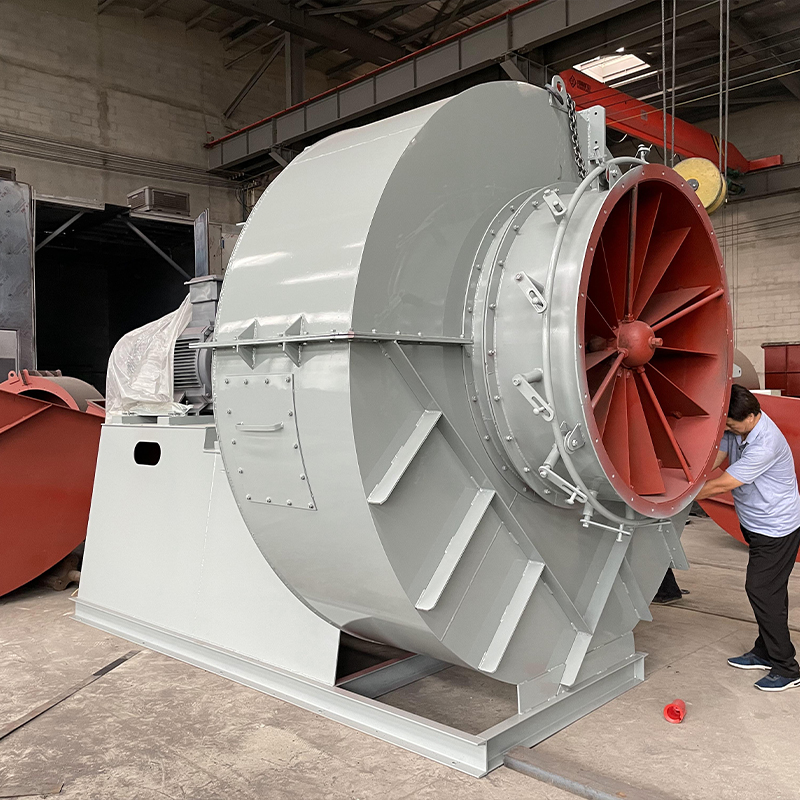

содержание Производительность и давление — не просто цифры из паспорта КПД — та самая ?скрытая? экономика Конструкция колеса и материал — под задачу, а не ?покрасивее? Шум и вибрация — часто остаются ?на потом? Надёжность и обслуживание — о чём думают в последнюю очередь Итог: подбор — это всегда компромисс и знание нюансов Если честно, многие при выборе сразу смотрят на цену и ?максимальный напор? в каталоге. А потом удивляются, почему оборудование гудит, ест электричество как не в себя, или лопатки через полгода покрылись эрозией. На деле, ключевых параметров несколько, и они работают в связке. Тут не бывает одной ?самой важной? цифры — всё зависит от того, куда и для чего ставишь агрегат. Скажем, для дымоудаления один приоритет, для пневмотранспорта древесной стружки — совершенно другой. Попробую разложить по полочкам, как это обычно обсуждают на объектах, без глянца.   Производительность и давление — не просто цифры из паспорта   Вот берёшь каталог, допустим, у того же ООО Шаньдун Лунхан Вентилятор — у них в ассортименте сотни моделей. Видишь график Q-H (расход-давление). Важно понимать: эта кривая снята на ?чистом? воздухе при стандартных условиях. А если у тебя среда — горячий дым с частицами или абразивная пыль? Производительность упадёт, а сопротивление сети может оказаться выше расчётного. Поэтому всегда закладываю запас по давлению, минимум 10-15%. Однажды поставили вентилятор по точным ?каталожным? параметрам для сушильной камеры — не учли, что при нагреве плотность воздуха падает. В итоге расход не вытянули, пришлось менять колесо на большее. Урок: смотри не на абстрактные м3/ч, а на реальные условия входа и выхода.   Ещё момент: многие забывают про полное давление (Pt). Часто заказчик говорит: ?Мне нужно 1000 Па?. А вопрос — это статическое давление (Ps) или полное? Для сетей с длинными воздуховодами и множеством поворотов важнее полное — оно включает и динамическую составляющую. Если выбрать по статике, может не хватить энергии на преодоление скорости на выходе. Проверял на вентиляторах для аспирации деревообрабатывающего цеха: когда замеряли Ps, всё было в норме, но система не тянула из-за высоких скоростей в ответвлениях. Пришлось пересчитывать именно на Pt.   КПД — та самая ?скрытая? экономика Тут часто обманываются. Смотришь: два вентилятора с одинаковыми Q и H, а цена отличается в полтора раза. Более дешёвый имеет КПД 65%, а тот, что дороже — 82%. Разница в электропотреблении за год может окупить переплату за 8-10 месяцев. Особенно если агрегат работает в две-три смены постоянно. Но КПД — величина непостоянная. Он максимален только в одной точке на характеристике. Если система спроектирована криво и рабочая точка смещена, можешь иметь падение КПД до 15-20%. Поэтому всегда проси у производителя полные аэродинамические характеристики, а не одну цифру. У того же Лунхан Вентилятор, кстати, в технической документации к их промышленным сериям обычно приводят подробные графики — это удобно для подбора.   Из практики: ставили центробежный вентилятор на линию охлаждения гранул. Подобрали по каталогу с КПД 78%. После запуска замеры показали 71%. Причина — неидеальная геометрия подводящего патрубка (были пространственные ограничения), что вызвало закрутку потока перед входом в колесо. Пришлось ставить выпрямители потока. Вывод: высокий паспортный КПД — хорошо, но реальный зависит от монтажа. На сайте lhblower.ru в разделе по монтажу есть неплохие схемы по организации подвода — стоит глянуть, чтобы избежать таких ошибок.   Конструкция колеса и материал — под задачу, а не ?покрасивее?   Тип колеса — это, можно сказать, сердце. Радиальные лопатки, загнутые вперёд или назад? Загнутые назад — обычно выше КПД, менее перегружен двигатель, шумовая характеристика лучше. Но они ?мягче? по характеристике: при росте сопротивления сети производительность падает резче. Загнутые вперёд — дают больший напор при том же диаметре, но КПД ниже, и больше шансов, что налипшая пыль нарушит балансировку. Для сред с волокнами или липкими частицами это критично.   А вот материал. Для обычного воздуха подойдёт углеродистая сталь с покрытием. Но если в потоке есть коррозионные компоненты (пары кислот, высокая влажность) или абразив (цементная пыль, песок), то смотришь в сторону нержавейки или даже износостойких сталей с наплавкой. Помню случай на кирпичном заводе: поставили стандартное колесо из обычной стали для транспортировки абразивной пыли. Через 4 месяца лопатки стали похожи на решето. Перешли на модель с усиленными износостойкими лопатками — отработали уже два года. Компания, упомянутая ранее, ООО Шаньдун Лунхан Вентилятор, как раз предлагает для таких условий специальные исполнения с повышенной износостойкостью — это не просто маркетинг, а реальная необходимость в тяжёлой промышленности.   Шум и вибрация — часто остаются ?на потом? Приёмка на объекте: параметры по воздуху вышли, все довольны. Но через неделю звонок: ?В цехе невозможно находиться, гудит!?. Шум центробежного вентилятора складывается из аэродинамической и механической составляющих. Первая — это свист, рокот от потока, особенно если рабочая точка далека от оптимальной или есть резонансы в корпусе. Вторая — это дисбаланс, подшипники, соосность с двигателем. Частая ошибка — жёсткая подвеска на виброизоляторах без учёта частот. Или когда вентилятор стоит на легком перекрытии, и вся конструкция начинает резонировать.   Была история с вентилятором дымоудаления на крыше торгового центра. Поставили, запустили — в помещениях верхних этажей низкочастотный гул. Оказалось, конструкция кожуха (улитки) при определённой скорости вращения возбуждалась, как мембрана. Решили не дополнительными рёбрами жёсткости, а банальной сменой рабочей скорости (перешли на другой полюс двигателя), сместившись с резонансной частоты. Иногда решение лежит не в замене агрегата, а в тонкой настройке системы.   Надёжность и обслуживание — о чём думают в последнюю очередь   Кажется, что вентилятор — железная коробка, поставил и забыл. Но подшипниковые узлы требуют периодического контроля смазки. Конструкция должна позволять это делать без полного демонтажа. Смотрел разные исполнения: у некоторых доступ к пресс-маслёнкам затруднён, приходится снимать защитный кожух ремня, а это время простоя. Хорошо, когда есть сервисные люки для осмотра колеса без вскрытия основного корпуса. Особенно для агрегатов, работающих в запылённой атмосфере — нужно чистить внутренности от отложений, иначе балансировка уйдёт.   Ещё один аспект — ременная передача vs прямой привод. Прямой привод (мотор-колесо) — меньше потерь, компактнее. Но ременная даёт гибкость в изменении скорости (заменой шкивов), и при перегрузке ремень проскользнёт, защищая двигатель. Для технологических процессов, где режимы могут корректироваться, это плюс. Для постоянной работы в одном режиме — лучше прямой привод. В ассортименте многих производителей, включая упомянутую компанию с почти 40-летним стажем (они с 1986 года работают), есть оба варианта — выбор должен быть осознанным.   Итог: подбор — это всегда компромисс и знание нюансов Так что, возвращаясь к вопросу в заголовке. Важна не одна характеристика, а их совокупность и соответствие реальным условиям эксплуатации. Нужно чётко понимать среду (температура, состав, абразивность), требования сети по давлению и расходу, режим работы (постоянный/цикличный), ограничения по шуму и доступности для обслуживания. И всегда, всегда запрашивать у производителя детальные данные, а не только маркетинговый листок. Сравниваешь несколько вариантов, смотришь на форму кривой Q-H, на положение рабочей точки относительно зоны максимального КПД, на конструктивные особенности. Только тогда выбор будет не на удачу, а на результат, который проработает годы без сюрпризов. Как говорится, дешёвый вентилятор ты покупаешь один раз, а платишь за него всё время, пока он работает.
