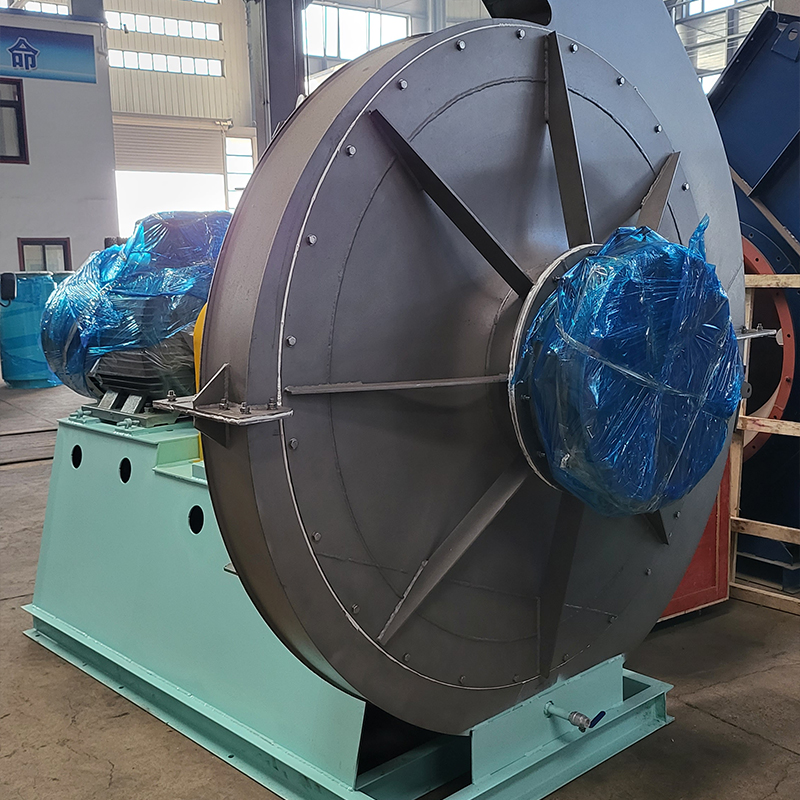

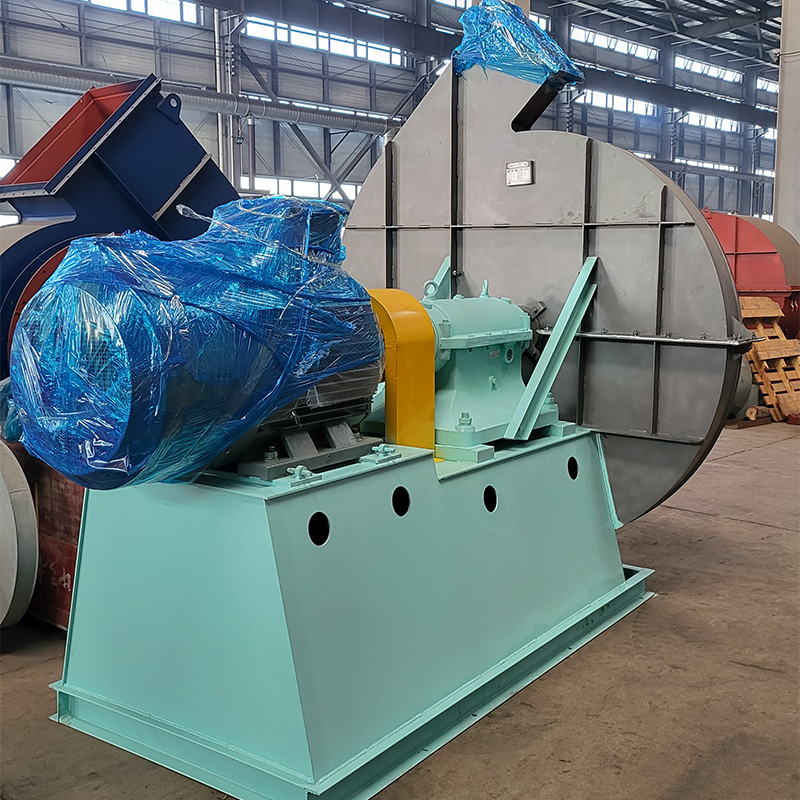

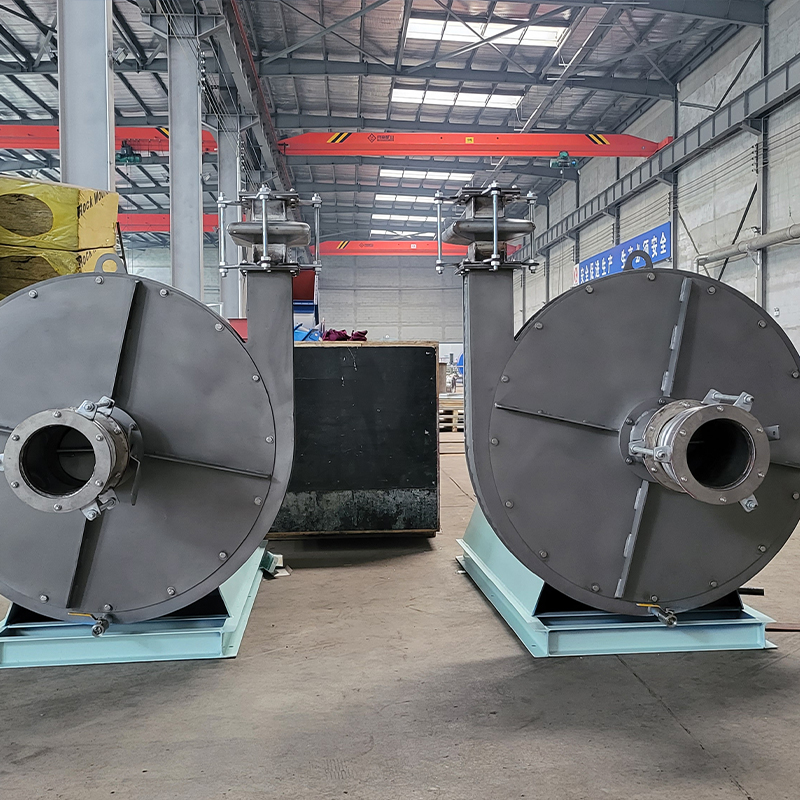

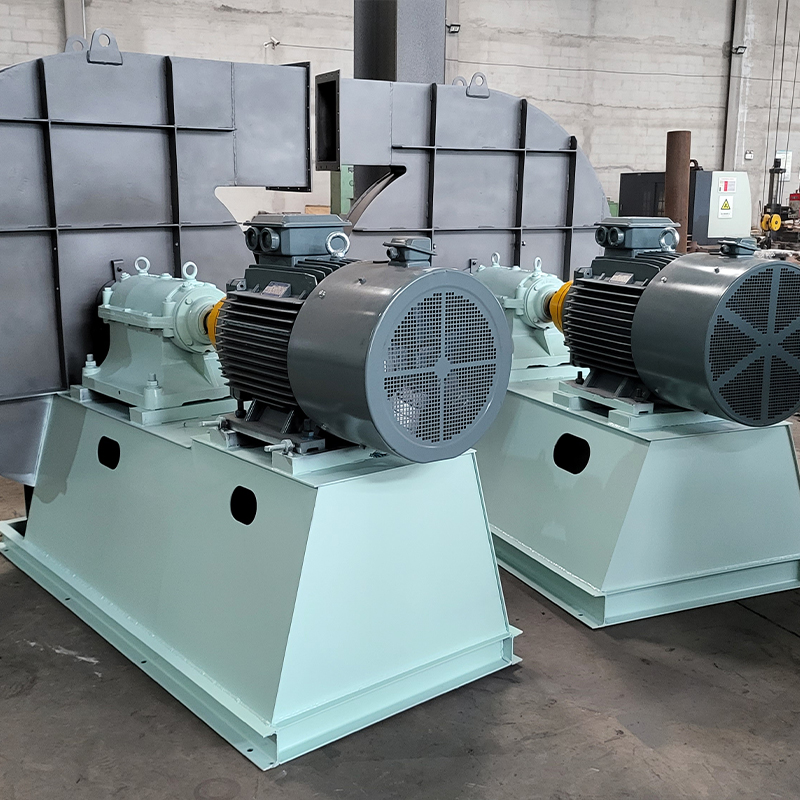

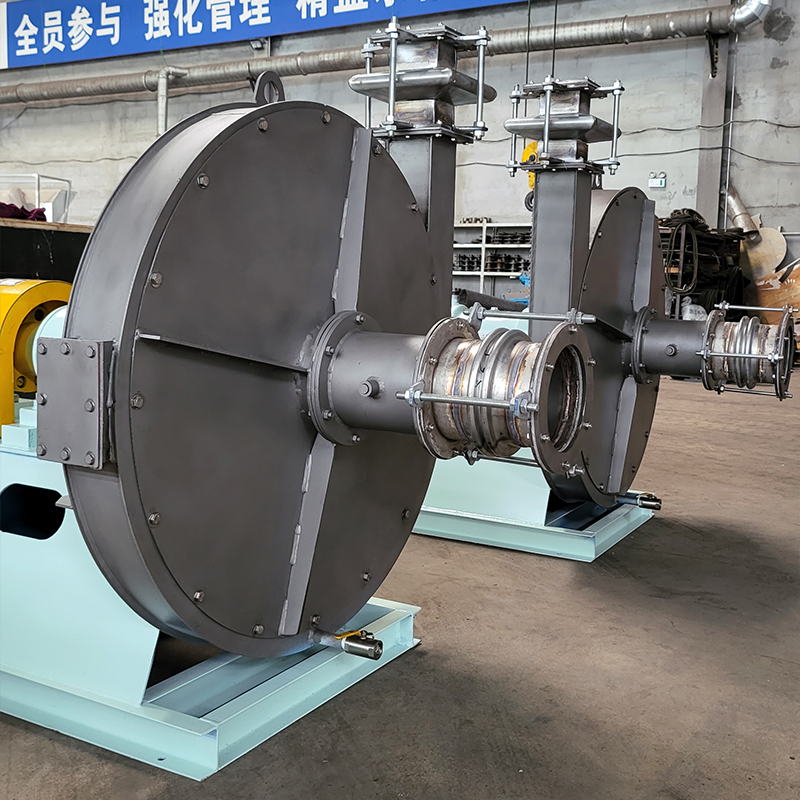

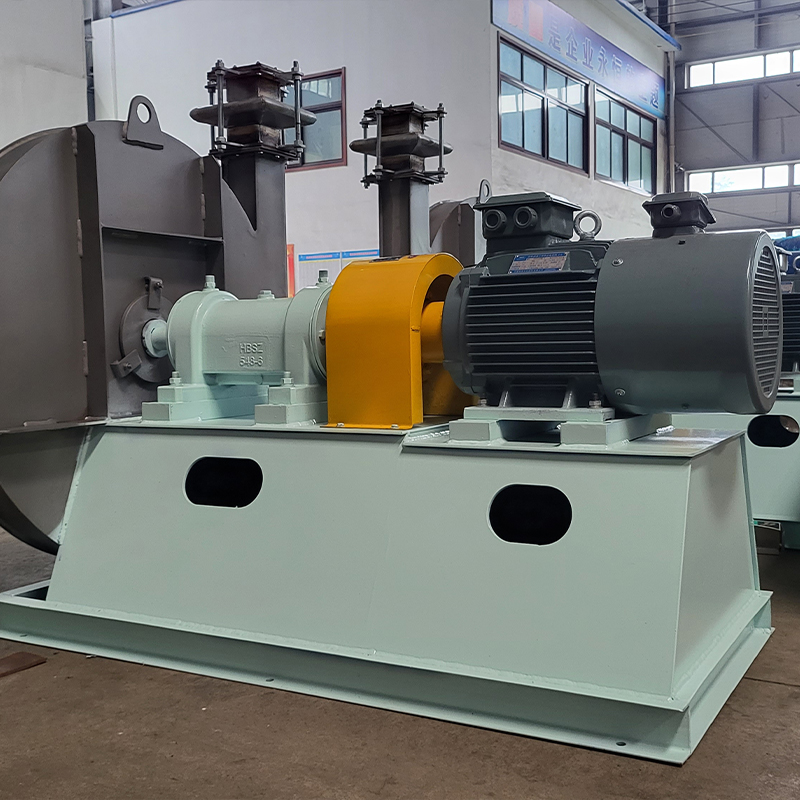

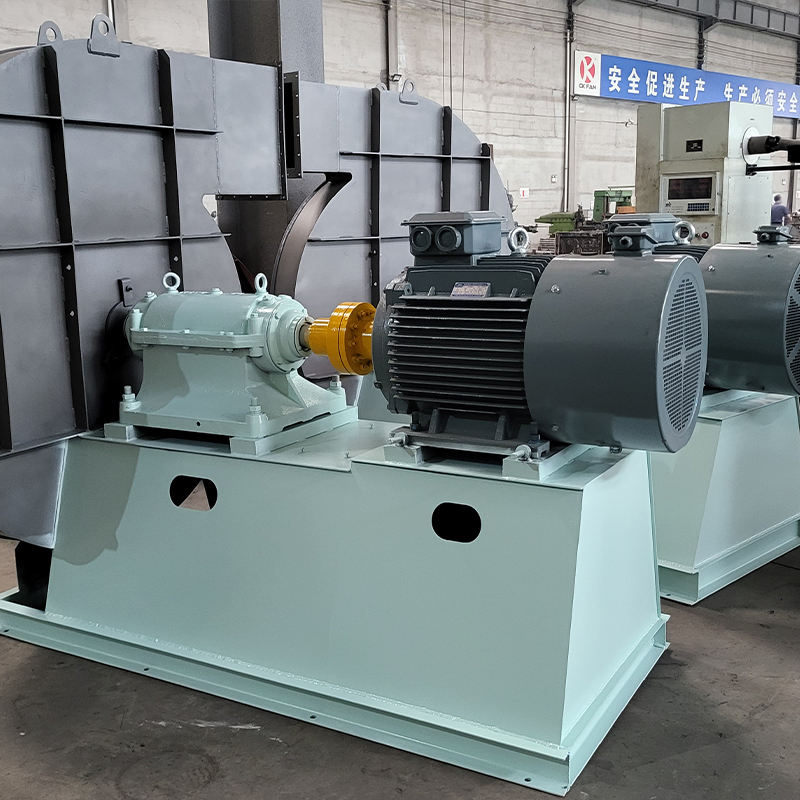

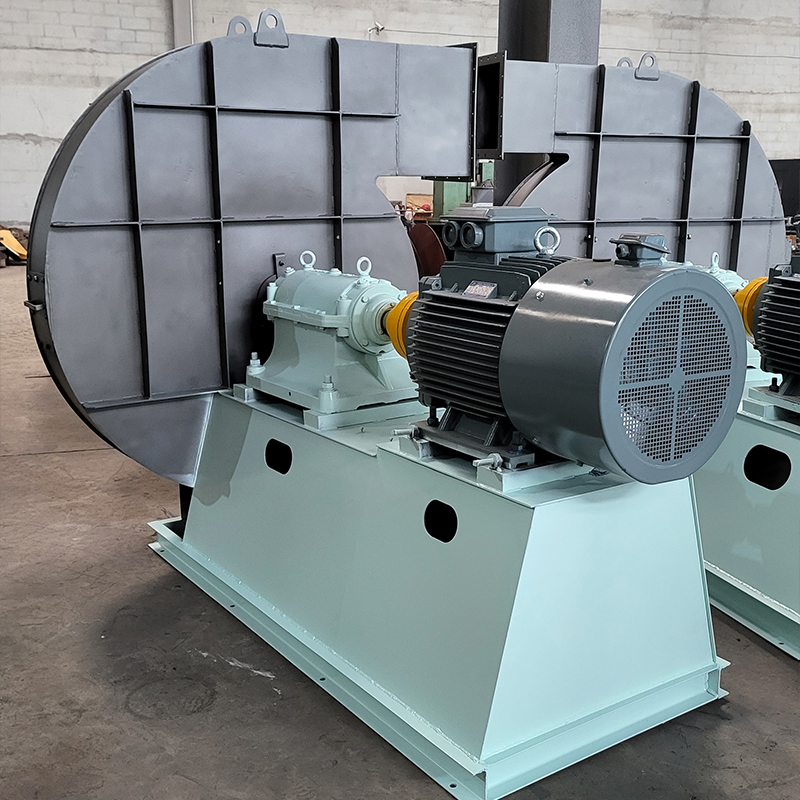

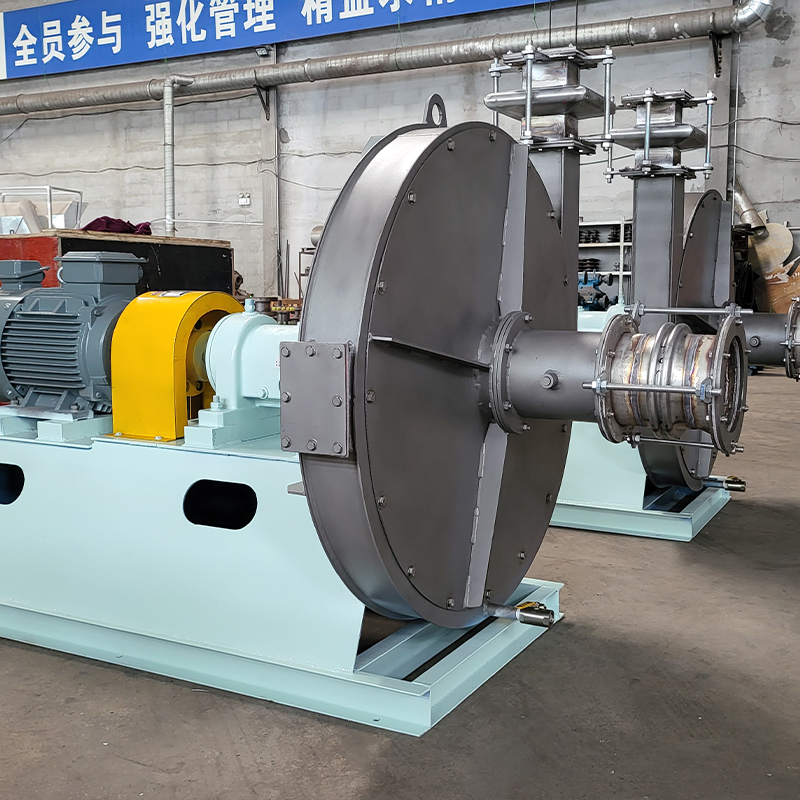

Центробежный вентилятор высокого давления серии 8-09
Технические параметры Категория: Высоконапорные центробежные вентиляторы Модель: Серия 8-09 Номер исполнения (типоразмер): №4#~№15# Расход воздуха: 302-7968 м³/ч Полное давление: 3958-13916 Па Мощность двигателя: 2,2-710 кВт Назначение: Принудительная вентиляция высокого давления в ...
Описание
маркер
Технические параметры
Категория: Высоконапорные центробежные вентиляторы
Модель: Серия 8-09
Номер исполнения (типоразмер): №4#~№15#
Расход воздуха: 302–7968 м³/ч
Полное давление: 3958–13916 Па
Мощность двигателя: 2,2–710 кВт
Назначение:
Принудительная вентиляция высокого давления в кузнечных горнах, промышленных котлах и аналогичных установках.
Форма: Тип одинарного всасывания, может быть изготовлен в левостороннем и правостороннем исполнении, имеется 12 номеров машин, включая 4A, 4.5A, 5A, 5.6A, 6.3A, 7.1D, 8D, 9D, 10D, 11.2D, 12.5D и 14D. Если вышеуказанные номера машин не могут удовлетворить ваши потребности, у нас есть возможность спроектировать в соответствии с вашими потребностями.
| Серия | Вентилятор серии 8-09 | Выбор функций | |||||
| Базовое | Коррозионностойкое | Износостойкое | Термостойкое | Взрывозащищенное | Примечание | ||
|
Характеристики |
Диаметр рабочего колеса | 400-1500мм | |||||
| Частота вращения вала | ≤3000об/мин | ||||||
| Полное давление | 3958-13916Па | ||||||
| Производительность | 302-7968м/ч | ||||||
|
Конструкция |
Профиль лопаток | Заднезагнутые | |||||
| Способ крепления | WSI (Односторонний всас), Консольное | ||||||
| Система смазки | Масляная ванна, Пластичная смазка, Маслостанция | Исполнение по ТЗ | |||||
| Система охлаждения | Воздушное, Водяное, Масляное | Исполнение по ТЗ | |||||
| Схема привода | А (Непосредственный), С (Ременная передача), D (Муфтовая передача) | Исполнение по ТЗ | |||||
|
Параметры газа |
Температура транспортируемой среды | Нормальная | По условиям объекта | По требованию Заказчика | ≥250C | По требованию Заказчика | |
| Характер транспортируемой среды | Чистый газ | Коррозионно-активная среда | Абразивная среда (пыль, частицы) | Высокотемпературная среда | Взрывоопасная среда | ||
|
Комплектация |
Производитель двигателя | К известным мировым и китайским брендам относятся Шанхай Электрик, Сянтань Электродвигатель, Цзимусы (электродвигатели), Наньян (взрывозащищённое оборудование), АББ и Сименс .(Исполнение по ТЗ); | |||||
| Рабочее колесо | Качественная углеродистая сталь | Нержавеющая сталь, Стеклопластик, Гуммирование | С износостойким покрытием/накладками, Керамические вставки | Жаропрочная легированная сталь | Стеклопластик, Алюминиевый сплав | Исполнение по ТЗ | |
| Всасывающий патрубок | Качественная углеродистая сталь | Нержавеющая сталь, Стеклопластик, Гуммирование | Качественная углеродистая сталь | Качественная углеродистая сталь | Качественная углеродистая сталь | Исполнение по ТЗ | |
| Корпус | Качественная углеродистая сталь | Нержавеющая сталь, Стеклопластик, Гуммирование | Качественная углеродистая сталь | Качественная углеродистая сталь | Качественная углеродистая сталь | Исполнение по ТЗ | |
| Регулирующий орган | Качественная углеродистая сталь | Нержавеющая сталь, Стеклопластик, Гуммирование | Качественная углеродистая сталь | Качественная углеродистая сталь | Качественная углеродистая сталь | Исполнение по ТЗ | |
| Вал | Высокопрочная углеродистая или легированная сталь | Исполнение по ТЗ | |||||
| Подшипники качения | SKF, FAG, Вафандянь, NSK | Исполнение по ТЗ | |||||
| Корпус подшипникового узла | Чугун СЧ | ||||||
| Фундаментные болты | ГОСТ 799-1988 | ||||||
| Опциональное оснащение | В полный комплект поставки входят: несущая рама, защитный кожух, глушитель шума, компенсаторы на входе/выходе, комплект ответных фланцев на входе/выходе, регулировочная заслонка с электрическим приводом, виброизоляторы, мембранная муфта, гидромуфта, противодождевой кожух электродвигателя, датчики температуры и вибрации, устройство плавного пуска, частотный преобразователь, специальные электродвигатели, система контроля и управления, а также масляный бак верхнего расположения. | ||||||
Подробности о продукте

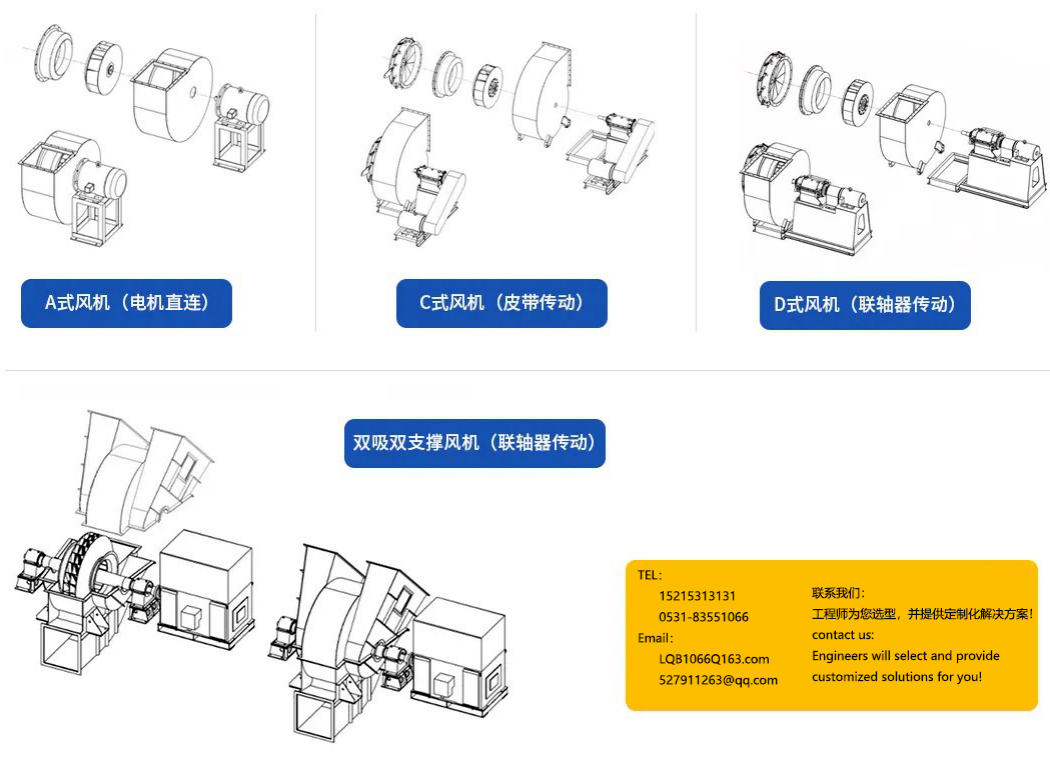

Структура вентилятора:
